I.Specificatie:

1. 4,9GHz-6GHz 80 CH: (4990MHz-5945MHz)

2. Maximaal vermogen: 7W (1W/2.5W/5W/7W verstelbaar)

3Inlaatspanning: DC 15V-36V, ondersteunt 2-8S batterij-invoer

4- Antenne connector: SMA binnenste gat

5- Smart audio: IRC Tramp

6. Verwarmingsmethode: aluminiumlegeringskoel, koelbak en ventilator

7De afstanden tussen de gaten: 20 mm*20 mm/ø2 mm.

8Afmetingen: 64,13 mm * 37,2 mm * 17,2 mm

9Gewicht: 56 g

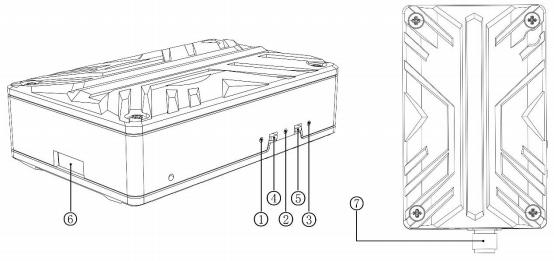

II.Inleiding van de functie

1. Kanaalindicator: rode LED

2Bandindicator: blauwe LED

3Vermogen indicator: groene LED

4. Band & Channel Change knop

5Koppeling van de kracht.

6. 1.0 6P Power connector

7. SMA Moeder stoel binnenste gat

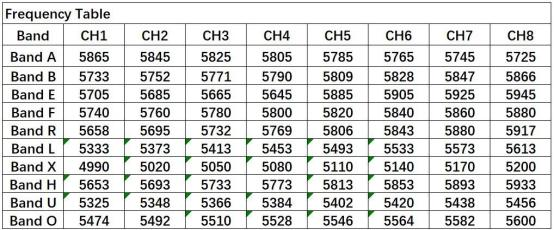

III.Frequentie

IV.Gebruiksaanwijzing:

1. De VTX moet worden geïnstalleerd met ruimte om ervoor te zorgen dat de luchtconvectie rond de module de warmteafvoer van de module verzekert; anders wordt de module oververwarmingsbescherming gestart,Verminder het vermogen om te zendenOf zelfs de stroom uitschakelen om te zenden.

2Het wordt aanbevolen om vóór het aanschakelen van de stroom ervoor te zorgen dat het juiste spanningsbereik, de positieve en negatieve polen correct zijn, zodat de componenten niet verbranden.

3Het wordt aanbevolen dat u vóór het aanschakelen van de stroom ervoor zorgt dat de RF RF-uitgang is geïnstalleerd antenne, die de levensduur van de module kan verlengen.

4Lees de gebruiksaanwijzing voor gebruik, zodat u de module correct kunt bedraden en de levensduur van de module kunt verlengen.
