3.3G 4W UAV Videozender Lange Afstand Beeldoverdracht voor RC Onderdelen 3.3Ghz VTX Module

3.3G 4W UAV Video Transmitter Langafstandsbeeldtransmissie voor RC-onderdelen 3.3Ghz VTX-module

I. Specificaties

1.3.3GHz 16CH3370MHz.

2. Maximale kracht: 4W(25 mW/2000 mW/4000 mW,verstelbaar)

3. Inlaatspanning: DC 7V-36V, ondersteunt 2-8S batterij-invoer

4Antenne connector:SMA Innerlijk gat van de moedersit

5.Slimme audio: IRC Tramp

6. Verwarming: aluminiumlegeringschelp,warmteafzuiger&ventilator

7. De afstanden tussen de gaten: 20 mm*20 mm/ø2 mm

8Afmeting: 53 mm*28,85 mm*16 mm

9. Gewicht:25.85 g

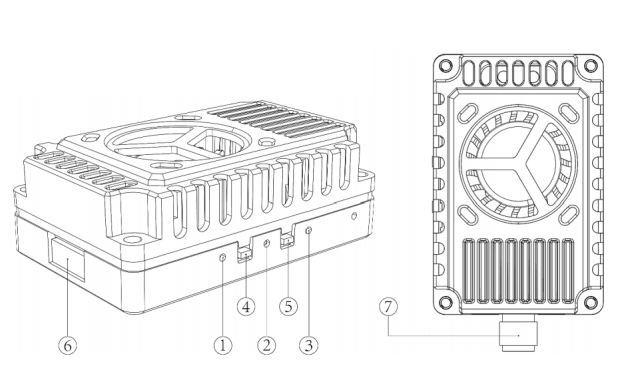

II. FunctieInleiding

1. Kanaalindicator: rode LED

2.Bandindicator: blauwe LED

3Vermogen indicator: groene LED

4.Band &Kanalwisselknop

5Koppeling van de kracht.

6. 1.0 6P Power connector

7. SMA Innerlijk gat van de moedersit

III.controleMethode en LEDIk...Indicator

1. knop 4 wordt gebruikt om van band en kanaal te schakelen; telkens wanneer knop 4 wordt ingedrukt voor een korte tijd om over te schakelen naar het volgende kanaal, zal de rode LED 1 knipperen, 1.2.3.4.5.6.7De werking kan cyclisch zijn; zie voor nadere informatie het volgende diagram.

!

2. Druk lang op knop 4 om van frequentieband te schakelen. Druk 5 seconden lang op knop 4 en de bijbehorende blauwe LED knippert, die de frequentiegroepen A en B in volgorde aangeeft. Deze bewerking kan worden herhaald;Zie de onderstaande figuur voor details!

3. Knop 5 is de knop voor het aanpassen van het vermogen. Elke korte druk schakelt het vermogen met één niveau, cyclus tussen 25mW, 2000mW en 4000mW. De groene LED is het vermogen indicator licht,met de volgende statussen zoals weergegeven in de onderstaande figuurDe knop wordt 3 seconden ingedrukt en gaat in pitmodus, met het groene licht dat blijft branden.

VI. Frequentietabel
