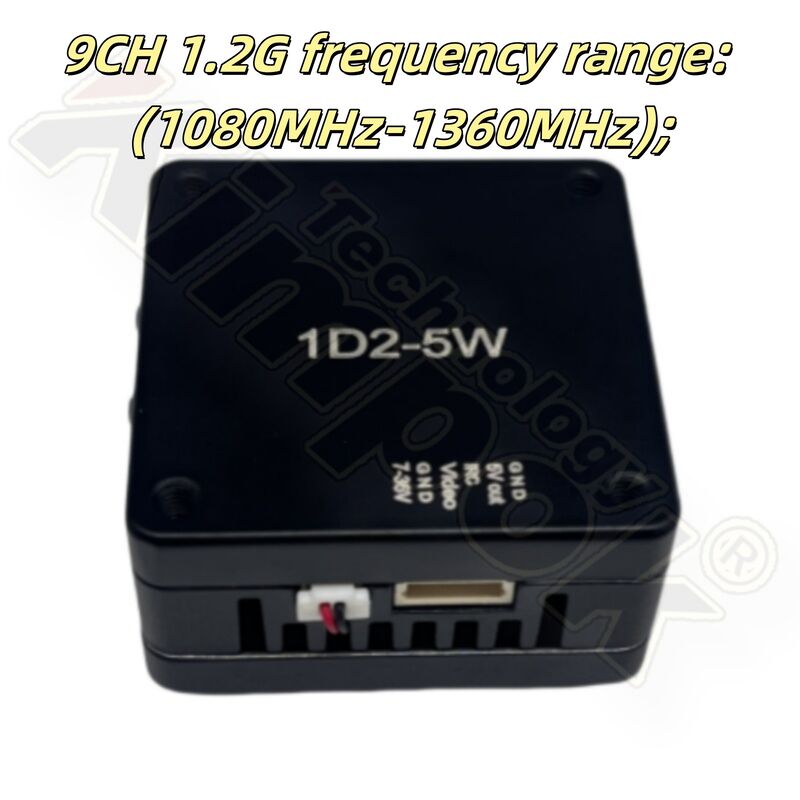

5W 1.2GHz FPV VTX 9CH Videozender 1080MHz-1360MHz

• 9CH 1,2G frequentiebereik: 1080MHz-1360MHz
• Maximaal vermogen: 5W (25mW/5000mW, twee niveaus verstelbaar)
• Inlaatspanning: DC 7V-36V, ondersteunt 2-8S batterij-invoer
• Antenne aansluiting: MCX
• Smart audio: IRC Tramp
• Verwarmingsmethode: aluminiumlegeringsschil, koelbak en ventilator
• Afstand tussen gaten: 30,5 mm × 30,5 mm /ø3,0 mm
• Afmetingen: 38 mm × 38 mm × 20,7 mm
• Gewicht: 38 g

• Kanaalindicator: rode LED
• Bandindicator: blauwe LED
• Vermogen indicator: groene LED
• Band & Channel changer knop
• Koppel van de schakelaar
• 1.0 6P Stroomconnector
• Koelventilator-kragkabelhouder
• MCX-antenneconnector

De knop 4 wordt gebruikt om van band en kanaal over te schakelen; telkens wanneer de knop 4 gedurende een korte tijd wordt ingedrukt om naar het volgende kanaal te schakelen, knippert de rode LED 1, 1.2.3.4.5.6.7.8De operatie kan cyclisch zijn.

De knop 5 is de knop voor stroomregeling, elke korte druk schakelt de stroom over met één stap, cyclus tussen de twee stappen van 25mW en 5000mW. De groene LED is de stroomindicator,De status wordt weergegeven in de volgende figuur:Druk 3 seconden in om in pitmodus te gaan, het groene licht is altijd aan.

• De VTX moet worden geïnstalleerd met voldoende ruimte om een goede luchtconvectie voor warmteafvoer te garanderen, anders kan de oververwarmingsbescherming worden geactiveerd, waardoor het transmissievermogen wordt verminderd of wordt uitgeschakeld.
• Zorg voor het juiste spanningsbereik en de juiste polariteit om schade aan de onderdelen te voorkomen.
• Zorg ervoor dat een antenne op de RF-uitgang is geïnstalleerd om de levensduur van de module te verlengen.
• Lees de gebruiksaanwijzing voor gebruik voor een goede bedrading en om de levensduur van de module te maximaliseren.
