1.2G 4W UAV Video Transmitter 1.2Ghz FPV Long Range Video Link met 9 kanalen Ondersteuning IRC Tramp

1.2G 4W UAV Videozender 1.2Ghz FPV Lange Afstand Videoverbinding met 9 Kanalen Ondersteuning IRC Tramp

I. Specificaties

1. 1.2GHz 9CH: 1080MHz-1360MHz

2. Max. vermogen: 4W (25mW/2000mW/4000mW, instelbaar)

3. Ingangsspanning: DC 7V-36V, ondersteunt 2-8S batterij-ingang

4. Antenneconnector: SMA Moederbus binnenste gat

5. Slimme audio: IRC Tramp

6. Warmteafvoermethode: aluminiumlegering behuizing, koelribben & ventilator

7. Gatafstand: 20mm*20mm/ø2mm

8. Afmeting: 53mm*28.85mm*16mm

9. Gewicht: 25.85g

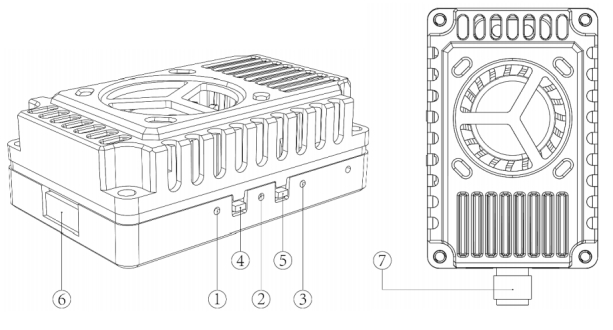

II. Functie Introductie

1. Kanaalindicator: Rode LED

2. Band indicator: Blauwe LED

3. Stroomindicator: Groene LED

4. Band & Kanaalwisselknop

5. Stroomwisselknop

6. 1.0 6P Stroomconnector

7. SMA Moederbus binnenste gat

III. Bediening Methode en LED Indicator

1. Knop 4 wordt gebruikt om van band en kanaal te wisselen; elke keer dat knop 4 kort wordt ingedrukt om naar het volgende kanaal te schakelen, knippert de rode LED 1, 1.2.3.4.5.6.7.8.9 op zijn beurt. De bewerking kan cyclisch zijn; zie de volgende afbeelding voor details!

2. Knop 5 is de vermogensaanpassingsknop. Elke korte druk schakelt het vermogen met één niveau, waarbij de vier niveaus van 25mW, 2000mW en 4000mW worden doorlopen. De groene LED is het stroomindicatorlampje, met de volgende staten zoals weergegeven in de onderstaande figuur: 25mW knippert één keer, 1000mW knippert twee keer, 2000mW knippert drie keer en 4000mW knippert vier keer. Houd 3 seconden ingedrukt om de pit-modus te activeren, waarbij het groene lampje blijft branden. Zie de onderstaande figuur voor details!

Opmerking: Dit beeldoverdrachtsapparaat heeft een temperatuurbeschermingsfunctie. Wanneer de temperatuur van het beeldoverdrachtsapparaat hoger is dan 100°C, wordt het zendvermogen van het beeldoverdrachtsapparaat met één niveau verlaagd. Als de temperatuur boven de 100°C blijft, wordt het zendvermogen met nog een niveau verlaagd totdat het het laagste vermogensniveau (25mW) bereikt. Op dit punt zal de temperatuur van het beeldoverdrachtsapparaat afnemen. Wanneer de temperatuur daalt tot 95°C, keert het zendvermogen terug naar het oorspronkelijk ingestelde vermogensniveau.
