Krachtige 5W VTX 1.2G Drone Videozender FPV Beeldoverdracht 9CH 25mW 5000mW FPV VTX

High Power 5W VTX 1.2G Drone Videozender FPV Beeldoverdracht 9CH 25mW 5000mW FPV VTX

I. Specificaties

1. 9CH 1.2G frequentiebereik: (1080MHz-1360MHz);

2. Max vermogen: 5W (25mW/5000mW, twee niveaus instelbaar);

3. Ingangsspanning: DC 7V-36V, ondersteunt 2-8S batterij-ingang

4. Antenneconnector: MCX

5. Slimme audio: IRC Tramp

6. Warmteafvoer methode: aluminiumlegering behuizing, koellichaam & ventilator

7. Gatenafstand: 30,5 mm * 30,5 mm /ø3,0 mm

8. Afmeting: 38 mm * 38 mm * 20,7 mm

9. Gewicht: 38g

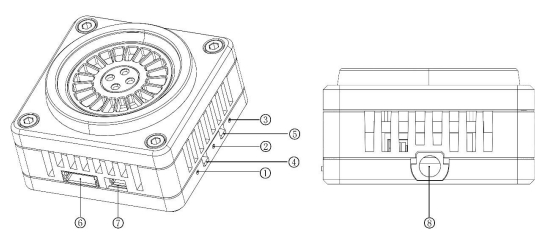

II. Functie Introductie

1. Kanaalindicator: Rode LED

2. Bandindicator: Blauwe LED

3. Stroomindicator: Groene LED

4. Band & Kanaal knop

5. Vermogensknop

6. 1.0 6P Stroomconnector

7. Koelventilator Stroomkabelhouder

8. MCX antenneconnector

III. Besturingsmethode en LED-indicator

1. Knop 4 wordt gebruikt om band en kanaal te schakelen; elke keer dat knop 4 kort wordt ingedrukt om naar het volgende kanaal te schakelen, knippert de rode LED 1, 1.2.3.4.5.6.7.8.9 op zijn beurt. De bewerking kan cyclisch zijn; zie de volgende afbeelding voor details!

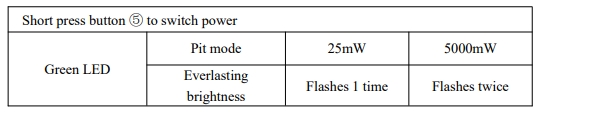

2. Knop 5 is de vermogensaanpassingsknop, elke korte druk schakelt het vermogen met één stap, waarbij wordt gewisseld tussen de twee stappen van 25mW en 5000mW. De groene LED is de stroomindicator, de status wordt weergegeven in de volgende figuur, 25mW knippert één keer, 5000mW knippert twee keer. Houd 3 seconden ingedrukt om de pit-modus te activeren, het groene lampje brandt continu. Zie de onderstaande afbeelding voor details!

Opmerking: Deze VTX heeft een temperatuurbeschermingsfunctie, wanneer de temperatuur van de microfoon hoger is dan 100 ℃, wordt het zendvermogen van deze microfoon met één stap verlaagd, als de temperatuur nog steeds hoger is dan 100 ℃, blijft het vermogen met één stap verlagen tot het laagste vermogen (25mW); op dit moment zal de microfoontemperatuur worden verlaagd, en wanneer de temperatuur is verlaagd tot 95 ℃, wordt het zendvermogen teruggebracht naar het oorspronkelijk ingestelde vermogensniveau.
