1.2G 10W draadloze FPV-videozender Ultra Long Range UAV VTX 25mW 10000mW Verstelbare RF-kracht

1.2G 10W Draadloze FPV Videozender Ultra Lange Afstand UAV VTX 25mW 10000mW Instelbaar RF Vermogen

I. Specificaties

1.1.2Ghz 9CH:1080MHz-1360MHz;

2. Maximaal vermogen: 10W (1W/2.5W/5W,7.5W,10W Instelbaar);

3. Ingangsspanning: DC 15V-36V, ondersteunt4-8S batterij-ingang

4. Antenneconnector: SMA Moederbus binnenste gat

5.Slimme audio: IRC Tramp

6. Warmteafvoermethode: aluminiumlegeringbehuizing,koelribben & ventilator

7. Gatenafstand: 20mm*20mm/ø2mm

8. Afmeting: 65.8mm*37.3mm*19.3mm

9.Gewicht:48.15g

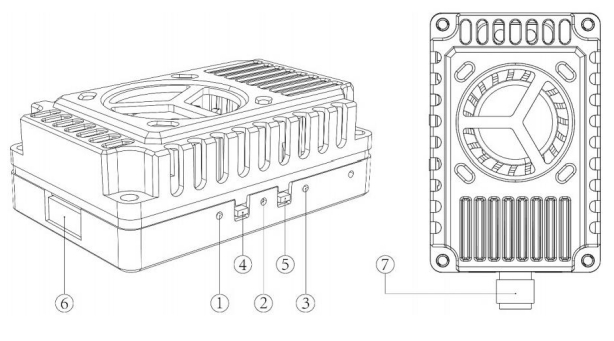

II. FunctieIntroductie

1. Kanaalindicator: Rode LED

2.Bandindicator: Blauwe LED

3. Stroomindicator: Groene LED

4.Band &Kanaalwisselknop

5. Vermogenswisselknop

6. 1.0 6P Stroomconnector

7. SMA Moederbus binnenste gat

III. Besturingsmethode en LED-indicator

1. Knop 4 wordt gebruikt om van band en kanaal te wisselen; elke keer dat knop 4 kort wordt ingedrukt om naar het volgende kanaal te schakelen, knippert de rode LED 1, 1.2.3.4.5.6.7.8.9 op zijn beurt. De bewerking kan cyclisch zijn; zie de volgende afbeelding voor details!

2. Knop 5 is de vermogensaanpassingsknop. Elke korte druk schakelt het vermogen met één niveau, waarbij de vijf niveaus van 1W, 2.5W, 5W, 7.5W en 10W worden doorlopen. De groene LED is het vermogensindicatorlampje, met de volgende staten zoals weergegeven in de onderstaande figuur: 1W knippert één keer, 2.5W knippert twee keer, 5W knippert drie keer, 7.5W knippert vier keer en 10W knippert vijf keer. Houd 3 seconden ingedrukt om de pit-modus te activeren, waarbij het groene lampje blijft branden. Zie de onderstaande figuur voor details!

Opmerking: Dit beeldoverdrachtsapparaat heeft een temperatuurbeschermingsfunctie. Wanneer de temperatuur van het beeldoverdrachtsapparaat hoger is dan 100°C, wordt het zendvermogen van het beeldoverdrachtsapparaat met één niveau verlaagd. Als de temperatuur boven de 100°C blijft, wordt het zendvermogen met nog een niveau verlaagd totdat het het laagste vermogensniveau (25mW) bereikt. Op dit punt zal de temperatuur van het beeldoverdrachtsapparaat afnemen. Wanneer de temperatuur daalt tot 95°C, keert het zendvermogen terug naar het oorspronkelijk ingestelde vermogensniveau.
