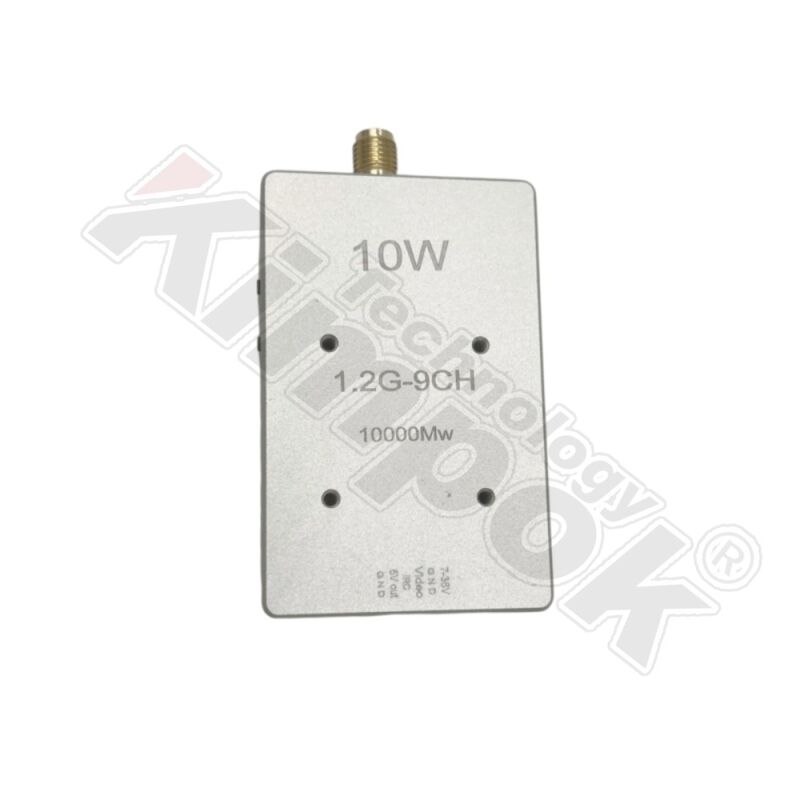

1.2G 10W Draadloze FPV Videozender Ultra Lange Afstand UAV VTX 25mW 10000mW Instelbaar RF Vermogen
I. Specificaties
1.1.2Ghz 9CH: 1080MHz-1360MHz;
2. Maximaal vermogen: 10W (1W/2.5W/5W,7.5W,10W Instelbaar);
3. Ingangsspanning: DC 15V-36V, ondersteunt 4-8S batterij-ingang
4. Antenneconnector: SMA Moeder zitting binnengat
5. Smart audio: IRC Tramp
6. Warmteafvoer methode: aluminiumlegering behuizing, koellichaam & ventilator
SMA Moeder zitting binnengat Gatafstand: 20mm*20mm/ø2mm
8. Afmeting: 65.8mm*37.3mm*19.3mm
9. Gewicht: 48.15gII. Functie
Introductie1. Kanaalindicator: Rode LED
2.
Band indicator: Blauwe LED3. Vermogenindicator: Groene LED
4.
Band & Kanaalwisselaar knop5. Vermogenswisselaar knop
6. 1.0 6P Voedingsconnector
7.
SMA Moeder zitting binnengat III. Bedieningsmethode en LED-indicator
1. Knop 4 wordt gebruikt om band en kanaal te wisselen; elke keer dat knop 4 kort wordt ingedrukt om naar het volgende kanaal te gaan, knippert de rode LED 1, 1.2.3.4.5.6.7.8.9 achtereenvolgens. De bediening kan cyclisch zijn; zie het volgende diagram voor details!
Druk kort op knop 4 om het kanaal te wisselen
| Rode LED |
| CH1 |
CH2 |
CH3 |
CH4 |
CH5 |
CH6 |
CH7 |
CH8 |
CH9 |
Knippert eenmaal |
| |
Knippert tweemaal |
Knippert 3 keer |
Knippert 4 keer |
Knippert 5 keer |
Knippert 6 keer |
Knippert 7 keer |
Knippert 8 keer |
Knippert 9 keer |
2. Knop 5 is de knop voor vermogensaanpassing. Elke korte druk schakelt het vermogen met één niveau, door de vijf niveaus van 1W, 2.5W, 5W, 7.5W en 10W. De groene LED is de vermogensindicator, met de volgende statussen zoals weergegeven in de onderstaande afbeelding: 1W knippert eenmaal, 2.5W knippert tweemaal, 5W knippert driemaal, 7.5W knippert viermaal, en 10W knippert vijfmaal. Houd 3 seconden ingedrukt om de pitmodus te activeren, waarbij het groene lampje blijft branden. Zie de onderstaande afbeelding voor details! |
Druk kort op knop 5 Vermogensschakelaar
| Groene |
| LEDPit |
Modus1W |
2.5W |
5W |
7.5W |
10W |
E |
| |
euwige helderheidKnippert 1 keer |
Knippert 2 keer |
Knippert 3 keer |
Knippert 4 keer |
Knippert 5 keer |
Opmerking: Dit beeldtransmissieapparaat heeft een temperatuurbeveiligingsfunctie. Wanneer de temperatuur van het beeldtransmissieapparaat boven de 100°C komt, wordt het transmissievermogen van het beeldtransmissieapparaat met één niveau verlaagd. Als de temperatuur boven de 100°C blijft, wordt het transmissievermogen met nog een niveau verlaagd totdat het het laagste vermogensniveau (25mW) bereikt. Op dit punt zal de temperatuur van het beeldtransmissieapparaat dalen. Wanneer de temperatuur daalt tot 95°C, keert het transmissievermogen terug naar het oorspronkelijk ingestelde vermogensniveau. |
