3.3G VTX 5W RF Power draadloze videotransmitter tot 10 km VTX beeldtransmissie 16CH VTX module

3.3G VTX 5W RF Power draadloze videotransmitter tot 10 km VTX beeldtransmissie 16CH VTX module

I. Specificaties

1. 16CH 3.3G frequentiebereik: (3170MHz-3470MHz);

2. Maximaal vermogen: 5W (25mW/5000mW, twee niveaus verstelbaar);

3Inlaatspanning: DC 7V-36V, ondersteunt 2-8S batterij-invoer

4Antenne connector: MCX

5- Smart audio: IRC Tramp

6. Verwarmingsmethode: aluminiumlegeringskoel, koelbak en ventilator

7- Afstand tussen gaten: 30,5 mm*30,5 mm /ø3,0 mm

8Afmetingen: 38mm*38mm*20,7mm

9Gewicht: 38 g

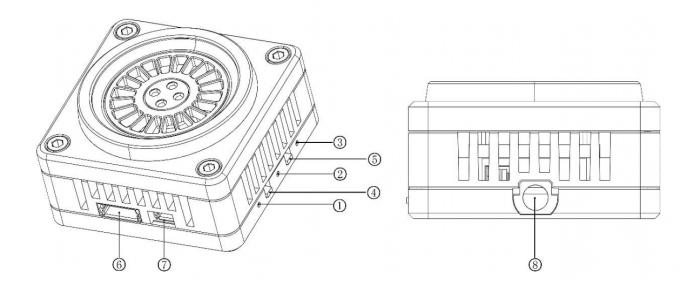

II. Inleiding tot de functie

1. Kanaalindicator: rode LED

2Bandindicator: blauwe LED

3Vermogen indicator: groene LED

4. Band & Channel Change knop

5Koppeling van de kracht.

6. 1.0 6P Power connector

7. Koelventilator aansturing kabelhouder

8. MCX-antenneconnector

Opmerking: Deze VTX heeft een temperatuurbeschermingsfunctie. Wanneer de temperatuur van de microfoon hoger is dan 100 °C, wordt het zendvermogen van deze microfoon met één stap verminderd.indien de temperatuur nog steeds hoger is dan 100 °C, blijft het vermogen met één stap verminderen tot het laagste vermogen (25 mW); op dit moment wordt de microfoontemperatuur verlaagd en wanneer de temperatuur wordt verlaagd tot 95 °C, wordt het zendvermogen teruggebracht tot het oorspronkelijk ingestelde vermogen.

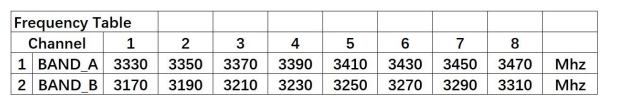

III. Frequentietabel

VI. Gebruiksvoorwaarden:

1. De VTX moet worden geïnstalleerd met ruimte om ervoor te zorgen dat de luchtconvectie rond de module de warmteafvoer van de module verzekert; anders wordt de module oververwarmingsbescherming gestart,Verminder het vermogen om te zendenOf zelfs de stroom uitschakelen om te zenden.

2Het wordt aanbevolen om vóór het aanschakelen van de stroom ervoor te zorgen dat het juiste spanningsbereik, de positieve en negatieve polen correct zijn, zodat de componenten niet verbranden.

3Het wordt aanbevolen dat u vóór het aanschakelen van de stroom ervoor zorgt dat de RF RF-uitgang is geïnstalleerd antenne, die de levensduur van de module kan verlengen.

4Lees de gebruiksaanwijzing voor gebruik, zodat u de module correct kunt bedraden en de levensduur van de module kunt verlengen.
